دانشکده مهندسی

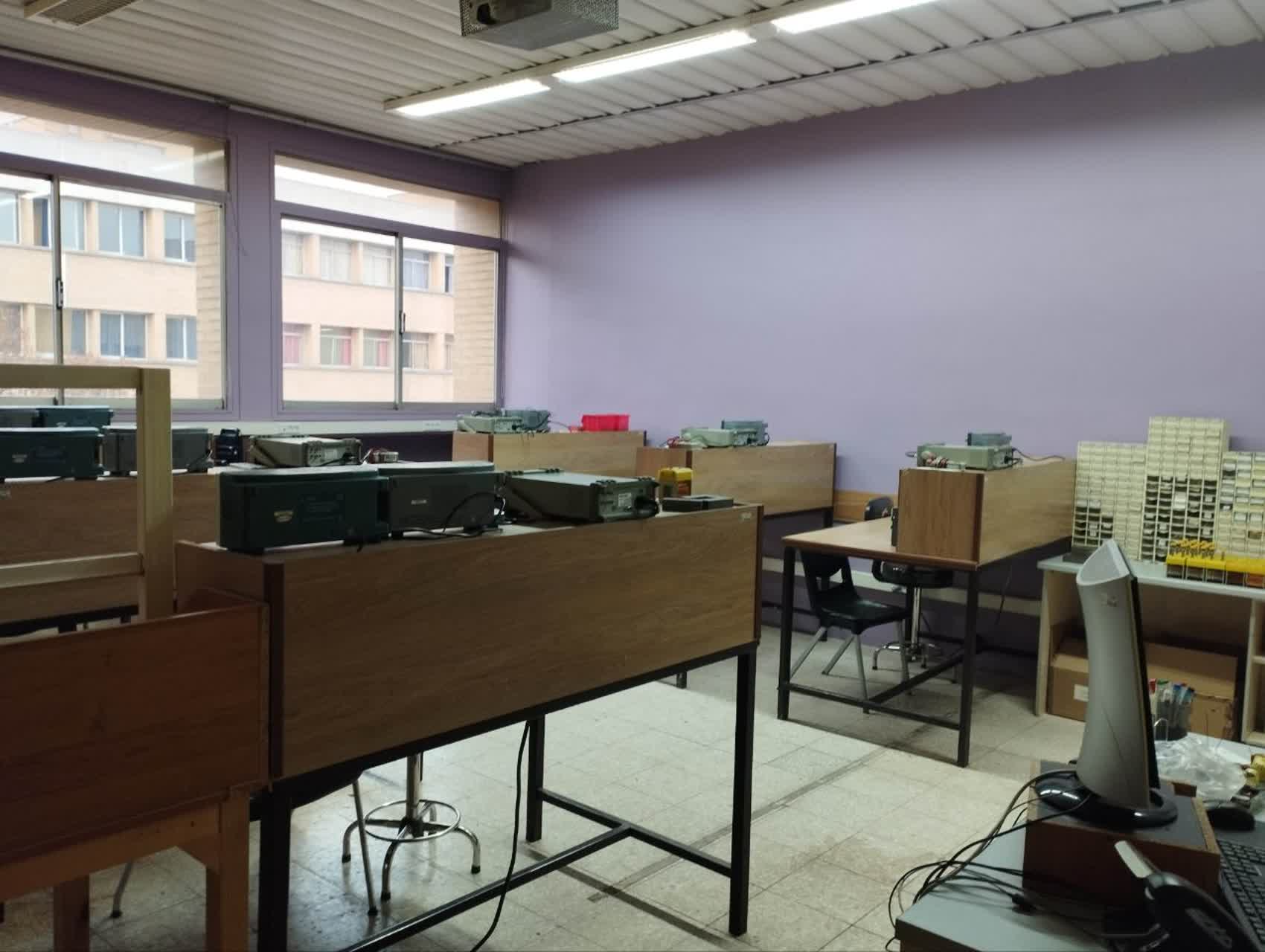

اتاق B211 (آزمایشگاه الکترونیک عمومی)
شماره تلفن: 38806182 51 (98+)
سرفصل:
- 1) معرفی قطعات الکتریکی
- 2) معرفی دستگاههای اندازهگیری
- 3) معرفی دیود نیمهرسانا و ترانزیستور BJT
- 4) رسم منحنی مشخصه دیود نیمهرسانا
- 5) مدارهای برش
- 6) مدارهای چندبرابرکننده ولتاژ
- 7) مدارهای مهار
- 8) مدارهای یکسوساز
- 9) تثبیتکنندههای ولتاژ و منبع تغذیه dc خطی
- 10) رسم منحنی مشخصه ترانزیستور BJT
- 11) مدارهای تغذیه ترانزیستور BJT
- 12) تقویتکننده امیتر مشترک
- 13) تقویتکننده کلکتور مشترک
- 14) تقویتکننده بیس مشترک
- 15) تقویتکننده امیتر مشترک با زوج دارلینگتون
- 16) تقویتکننده دوطبقه و صوتی
جلسات درسی:
- جلسه اول: منحنی مشخصه دیود نیمهرسانا و مولتیمتر
- جلسه دوم: منحنی مشخصه دیود نیمهرسانا و مقاومت الکتریکی
- جلسه سوم: کوپلینگ در اسیلوسکپ
- جلسه چهارم: مدارهای برش
- جلسه پنجم: اسیلوسکپ دیجیتال
- جلسه ششم: خازنها و مدارهای چندبرابرکننده
- جلسه هفتم: مدارهای مهار و منبع تغذیه dc خطی
- جلسه هشتم: BJT، منحنیهای مشخصه BJT و مدارهای تغذیه ترانزیستور
- جلسه نهم: تقویتکنندههای امیتر مشترک، کلکتور مشترک و بیس مشترک
- جلسه دهم: کار عملی 1
- جلسه یازدهم: شبیهسازی (بخش اول)
- جلسه دوازدهم: کار عملی 2
- جلسه سیزدهم : شبیهسازی (بخش دوم)
- جلسه چهاردهم: شبیهسازی (بخش سوم)
- جلسه پانزدهم: شبیهسازی (بخش چهارم)
- پیوست 1: منحنیهای لیساژو
- پیوست 2: اسیلوسکپ آنالوگ
- پیوست 3: نکاتی در مورد مقاومتها
راهنمای شبیهسازی با نرمافزار Pspise:
برگههای اطلاعاتی:
