دانشکده مهندسی (اتاق B106)

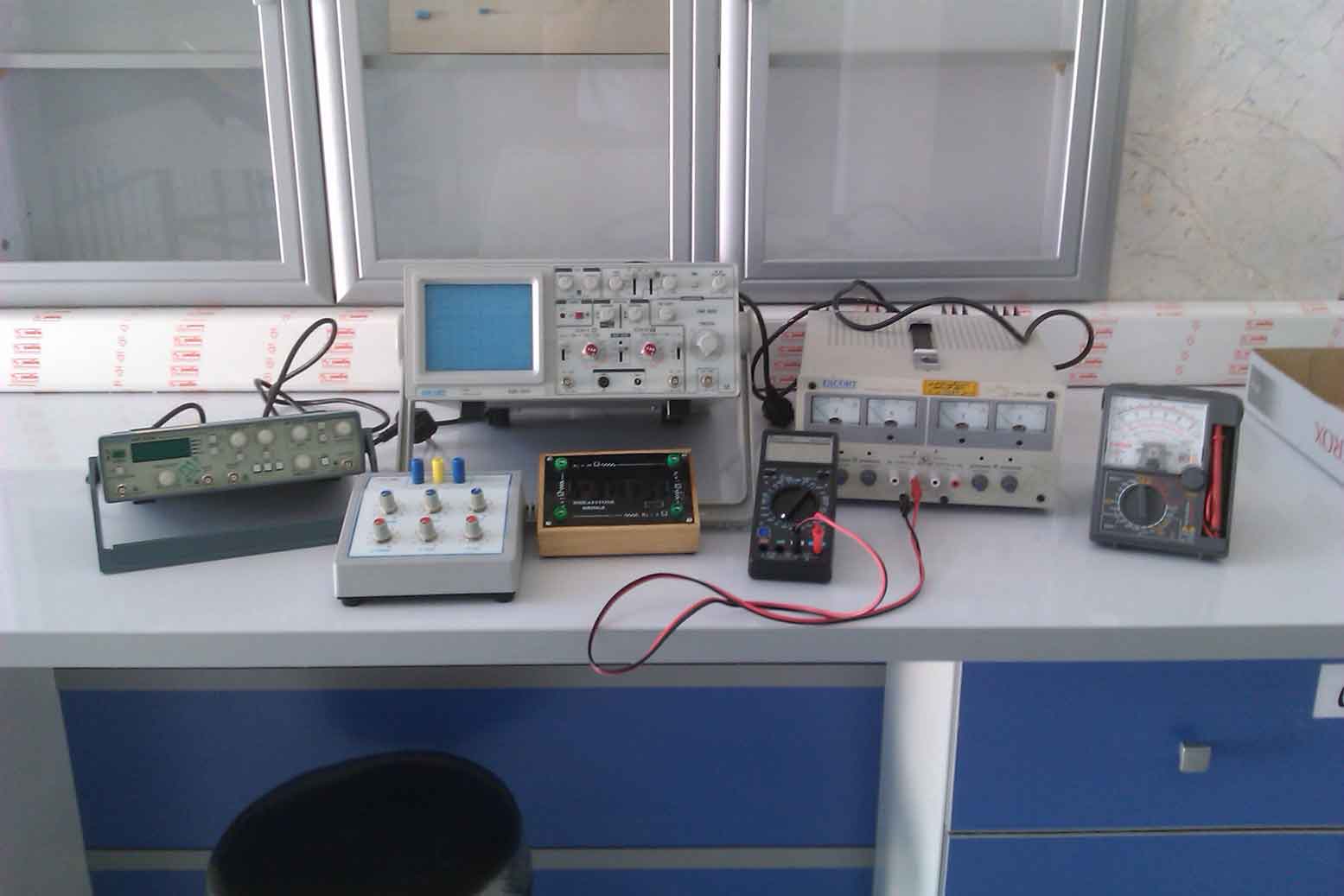

آزمایشگاه مدارهای الکتریکی
سرفصل:
- 1) معرفی قطعات الکتریکی
- 2) معرفی دستگاههای اندازهگیری
- 3) قانون اهم و منحنی ولتاژ- جریان مقاومت الکتریکی
- 4) تصدیق قوانین تقسیم ولتاژ و تقسیم جریان
- 5) تصدیق نظریه تونن
- 6) به دست آوردن خازن و سلف مجهول
- 7) آشنایی با اسیلوسکپ و منحنیهای لیساژو
- 8) به دست آوردن اختلاف فاز با اسیلوسکپ
- 9) رسم منحنی مشخصه دیود نیمهرسانا و دیود زنر
- 10) اندازهگیری کمیتهای متناوب با استفاده از یکسوسازی
- 11) پاسخ گذرا در مدارهای RL، RC و RLC
- 12) آشنایی با واتمتر و اندازهگیری توان الکتریکی
- 13) تشدید در مدارهای RLC سری
- 14) آشنایی با کنتور و اندازهگیری انرژی الکتریکی
جلسات درسی:
- جلسه اول: قانون اهم و دستگاه مولتیمتر
- جلسه دوم: قانون اهم، مقاومتهای الکتریکی و منبع تغذیه dc
- جلسه سوم: قانون تونن، خازنهای الکتریکی و به دستآوردن سلف و خازن مجهول
- جلسه چهارم: اسیلوسکپ و منحنیهای لیساژو
- جلسه پنجم: اسیلوسکپ آنالوگ
- جلسه ششم: به دست آوردن اختلاف فاز با اسیلوسکپ و رسم منحنی مشخصه دیود و دیود زنر
- جلسه هفتم: اندازهگیری کمیتهای متناوب با یکسوسازی
- جلسه هشتم: مدارهای مرتبه اول و مرتبه دوم و دستگاه واتمتر
- جلسه نهم: تشدید در مدارهای RLC سری
- جلسه دهم: شبیهسازی (بخش اول)
- جلسه یازدهم: شبیهسازی (بخش دوم)
- جلسه دوازدهم: کنتورهای آنالوگ و دیجیتال و شبیهسازی (بخش سوم)
- جلسه سیزدهم: کار عملی
- جلسه چهاردهم: شبیهسازی (بخش چهارم)
- پیوست 1: کوپلینگ در اسیلوسکپ
- پیوست 2: اسیلوسکپ دیجیتال
- پیوست 3: نکاتی در مورد مقاومتها
